DualAmpOP

Un ampli-op prêt à l'emploi pour la breadboard

Un petit PCB pour avoir un ampli-op double disponible pour vos bricolages sur breadboard. Le boîtier SOIC-8 accepte toute une famille de doubles amplis-op compatibles broche à broche (LM358, MCP6002, et bien d'autres).

Le circuit a été pensé pour être configuré en câblant simplement les résistances R1 à R8 (pour le premier ampli) et R11 à R17 (pour le deuxième ampli). Les résistances peuvent être non montées, un pont (0 Ω), ou une valeur de résistance ou de condensateur pour obtenir un montage inverseur, non-inverseur, suiveur, ou un filtre actif.

Voir le dépôt GitHub ← Tous les projets

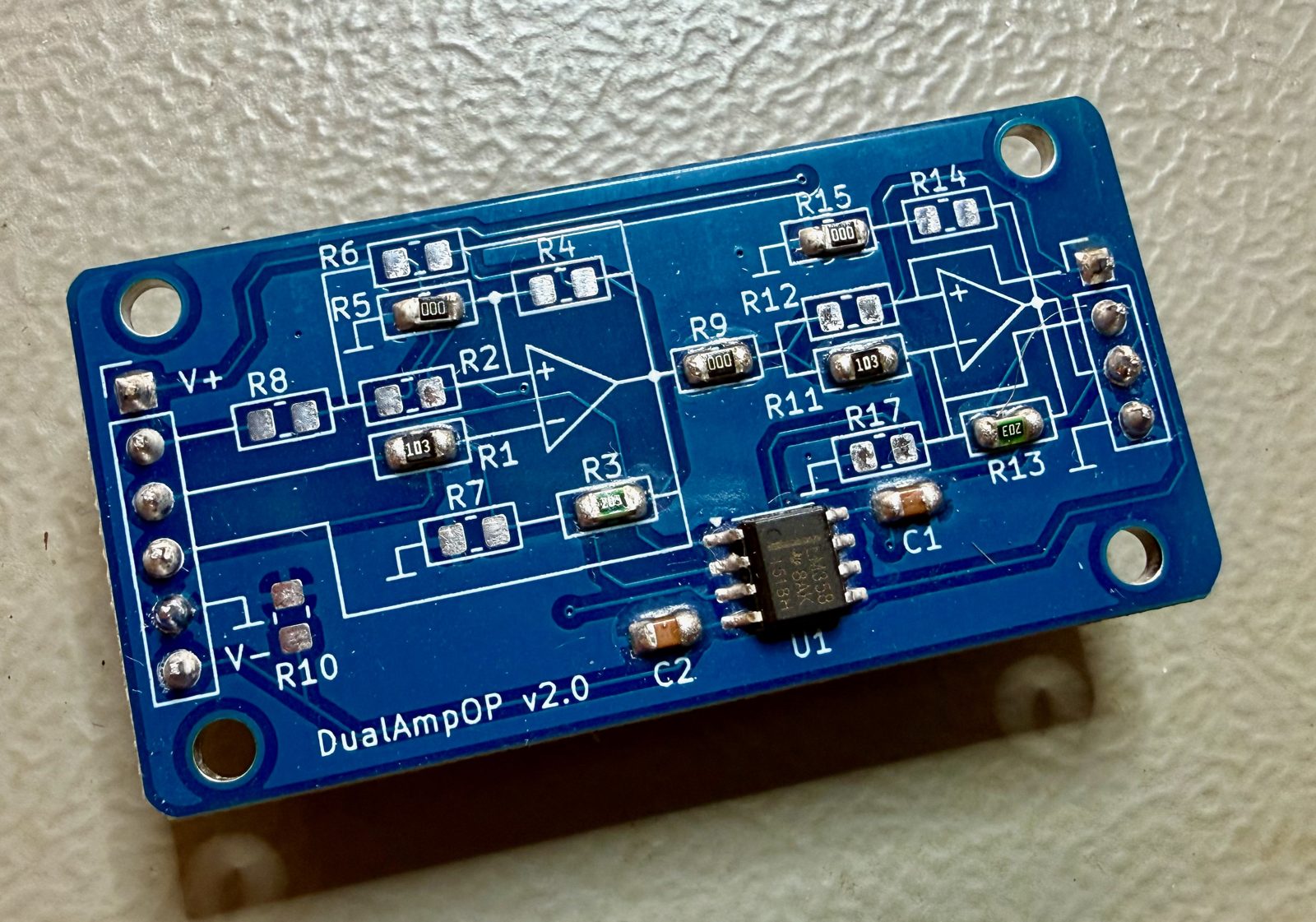

PCB DualAmpOP v2.0 assemblé

Comment ça se configure

Chaque étage suit le même principe : un réseau de résistances commun, et c'est le choix de ce qui est monté (ou pas) qui décide de la topologie. n.m. = non monté, 0 Ω = pont, sinon la valeur sert au calcul du gain.

Montage R1 (R11)R2 (R12)R3 (R13)R4 (R14) R5 (R15)R6R7 (R17)R8 Gain / formule
Inverseur valeurn.m.valeurn.m. 0 Ωn.m.n.m.n.m. Vout = −Vin·(R3/R1)
Non-inverseur n.m.0 Ωvaleurn.m. n.m.n.m.valeur0 Ω Vout = Vin·(1 + R3/R7)
Transimpédance 0 Ωn.m.Rfn.m. 0 Ωn.m.n.m.n.m. Vout = −Iin·R3
Suiveur n.m.0 Ω0 Ωn.m. n.m.n.m.n.m.0 Ω Vout = Vin
Passe-bas actif (intégrateur) Rn.m.C*n.m. n.m.n.m.n.m.n.m. fc = 1/(2πRC)
Passe-haut actif ---- ---- à venir
Sallen-Key ---- ---- à venir

* Pour les filtres actifs, R3 est remplacée par un condensateur céramique 0805 de même taille, d'où la notation C dans le tableau. Le second étage (U1B) suit le même principe avec son propre jeu de résistances, R9 à R17.

Fabrication

Fait en panel de 3×2, séparé par des v-cut, et fabriqué chez JLCPCB.

Alimentation symétrique ou asymétrique

R10 relie le rail V- à la masse. Non montée, l'alimentation reste symétrique (Vcc+ / Vcc-). Montée à 0 Ω, l'ampli fonctionne en alimentation asymétrique, entre Vcc et GND.

Le dépôt

Code source, schéma, PCB et exports sont sur GitHub, avec l'arborescence standard utilisée pour tous les projets DigiPict.

cschopfer/DualAmpOP
  • hardware/ : projet KiCad (DualAmpOP.kicad_pro) et exports (PDF, gerbers, 3D)
  • docs/images/ : photos du montage

Cette v2.0 remplace une v1 qui n'a jamais été produite. Le prototype v2 a été monté et testé, et fonctionne très bien.
