v1 PCB commandé

Protoboard

Une carte de prototypage propre, sans fils qui traînent

Pas satisfait des cartes de prototypage du marché : soit de simples pastilles indépendantes qu'il faut relier au fil ou au pont de soudure, soit des breadboards avec des ports micro-USB. J'ai dessiné et fait fabriquer mon propre PCB pour ça.

← Tous les projets

Pourquoi ce projet

Les cartes de prototypage qu'on trouve dans le commerce ne m'ont jamais vraiment satisfait. D'un côté, des PCB avec de simples pastilles indépendantes qu'il faut relier entre elles au fil ou au pont de soudure, ce qui n'est jamais très propre. De l'autre, des circuits type breadboard avec des ports micro-USB. J'ai donc dessiné et fait fabriquer mon propre PCB pour répondre à ce besoin.

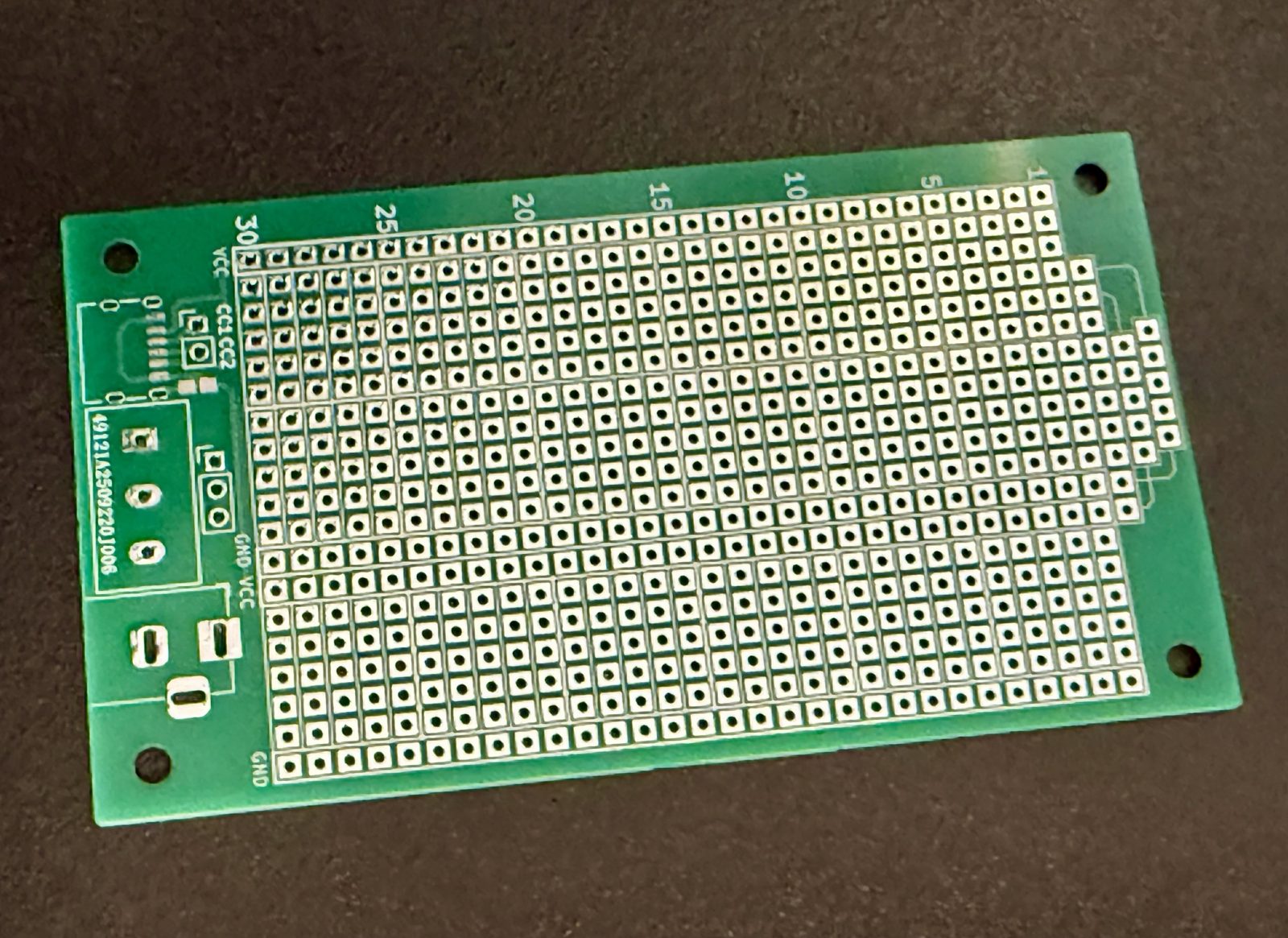

Caractéristiques (v1)

30 lignes, plus 2×5 contacts séparés au pas de 300 mils (format DIP classique)
Rails d'alimentation intégrés dans cet espace, facilement connectables au circuit intégré qui passe par-dessus
5 contacts supplémentaires sur la gauche, pour connecter des composants comme des LED ou des transistors
Pastilles carrées, pour faciliter la soudure de composants CMS
Connecteur barrel jack (power jack) standard pour l'alimentation, relié directement aux rails
Connecteur USB-C 6 broches, facile à trouver et à souder, avec les lignes CC1 et CC2 disponibles sur un connecteur pour le configurer en consommateur
Deux contacts au pas de 5,08 mm, pour des connecteurs à visser
Deux connecteurs 1×5 au pas de 2,54 mm, décalés de 1,27 mm, pour y connecter des composants CMS comme des transistors ou des connecteurs RJ11/RJ45

Version 2 : pistes d'amélioration

Résistances CMS à la masse

Pour pouvoir y connecter directement des résistances de 5,1 kΩ sur les lignes CC1/CC2, sans passer par un connecteur externe.

Diodes anti-retour
